Hvordan fungerer et ubundet etterspenningssystem?

Anubundet etterspenningssystemer en forspenningsteknikk der de oppspente stålsenene ikke er permanent festet til den omkringliggende betongen (i motsetning til bundet etterspenning, hvor sener fuges inn i kanaler for å feste med betong). I stedet er sener isolert fra betongen med et slitesterkt belegg og kappe, slik at de kan bevege seg litt i forhold til betongen over strukturens levetid. Dette systemet er mye brukt i plater, bjelker, søyler og broer for dets fleksibilitet, enkle installasjon og evne til å imøtekomme mindre strukturelle bevegelser.

Kjernekomponenter i enUbundet etterspenningssystem

Sener: Høyfaste ståltråder/tråder (det bærende elementet, prefabrikkert til lengde).

Mantel/belegg: En glatt, ugjennomtrengelig plast- eller metallkappe som omslutter senen, pluss et fett/voks smøremiddel inne i hylsen. Dette forhindrer korrosjon, reduserer friksjon og sikrer at senen er ubundet til betong.

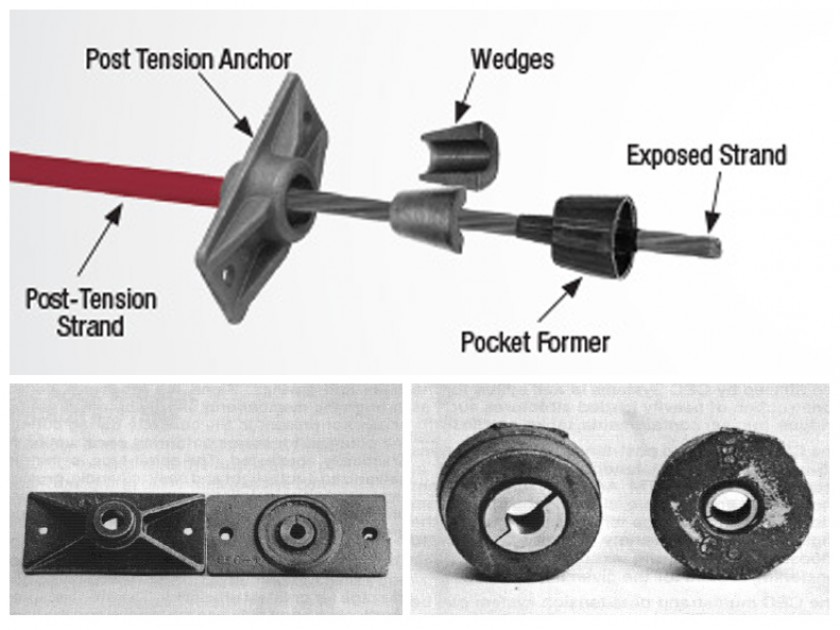

Forankringer: Mekaniske innretninger (i begge ender av senen) som griper senen og overfører strekkkraften til senen inn i betongkonstruksjonen (f.eks. kileforankringer for tråder).

Stressing Jack: Hydraulisk utstyr som brukes til å stramme senen til designkraften under konstruksjon.

Kanaler (valgfritt): Små plast-/rørkanaler støpt inn i betong for å lede sener (for forhåndsplasserte seneoppsett).

Fordeler medUbundet etterspenning

Raskere konstruksjon: Ingen fuging på stedet (den største tidsbesparelsen) og prefabrikkerte sener reduserer arbeidskraften.

Fleksibel design: Sener kan bues/legges ut for å matche komplekse strukturelle geometrier (f.eks. flate plater for høyhus).

Forbedret sprekkkontroll: Forkompresjon minimerer strekksprekker under bruksbelastning; mindre sprekker (hvis det oppstår) kompromitterer ikke senen.

Tillater bevegelser: Seneglidning tillater mindre strukturelle bevegelser (f.eks. krymping, krypning, termisk ekspansjon) uten spenningsoppbygging.

Lettvektskonstruksjoner: Muliggjør lengre spenn med tynnere plater/bjelker (redusert betongvolum) sammenlignet med armert betong.

Vanlige applikasjoner

Bolig/kommersiell flat-plate/flat-plate gulv (den mest utbredte bruken).

Parkeringshus, brodekk og bjelke-søylerammer.

Plater i grad (for store industrigulv for å kontrollere krympesprekker).

Seismikkbestandige strukturer (i kombinasjon med armeringsjern i mildt stål).

Oppsummert, denubundet etterspenningssystemfungerer ved å påføre en kontrollert strekkkraft på en korrosjonsbeskyttet, ubundet stålsene etter betongherding, som induserer forkompresjon i betongen for å motvirke påførte belastninger – alt mens senen forblir isolert fra betongen, noe som sikrer fleksibilitet, holdbarhet og effektiv lastoverføring via forankringer.
