Hvordan fungerer et bundet etterspenningssystem?

A bundet etterspenningssystemer en metode for å forsterke betong ved å stramme stålsener etter at betongen er herdet, med senene permanent festet til betongen

Komponenter

Sener: Høyfaste stålkabler eller stenger

Kanaler: Plast- eller metallrør som huser senene

Forankringer: Innretninger i endene som overfører spenning til betongen

Fugemasse: Sementholdig materiale som fyller kanalene

Arbeidsprosess

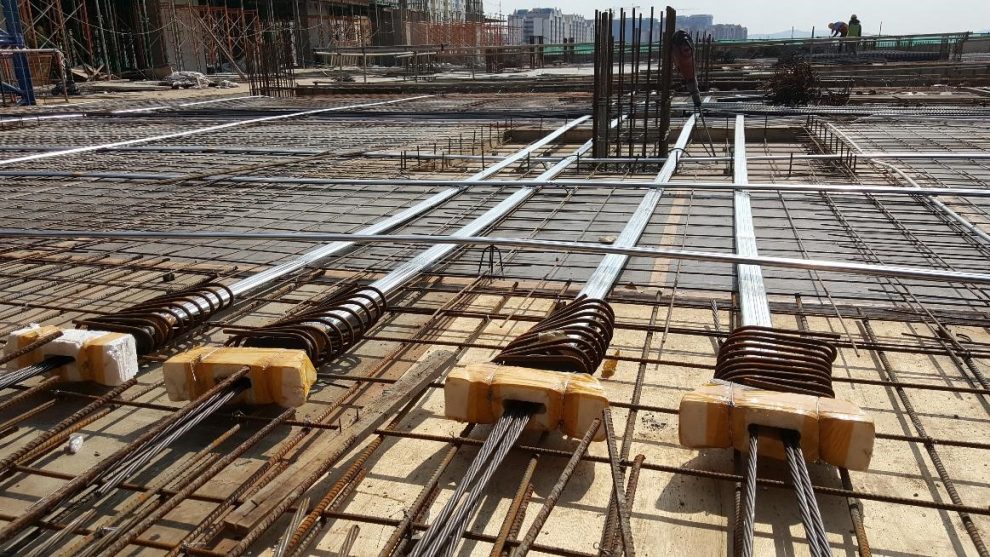

1 Installasjonsfase

Det legges kanaler i betongforskalingen i henhold til konstruksjonsdesign

Sener settes inn i disse kanalene før betong støpes

Forankringer er plassert i begge ender av senene

2 Betongstøping og herding

Betong støpes rundt kanaler og sener

Betongen tillates å herde til tilstrekkelig styrke (typisk 70-80 % av designstyrken)

3 Spenningsprosess

Hydrauliske jekker legger spenning til senene

Sener strekkes til den angitte kraften (vanligvis 70-80 % av deres endelige styrke)

Spenningen opprettholdes mens forankringer er sikret

4 Bindingsfase

Fugemasse pumpes inn i kanalene under trykk

Fugemassen fyller alle tomrom mellom sene og kanal

Når den er herdet, skaper fugemassen en permanent binding mellom sene, kanal og betong

Viktige fordeler

Økt strukturell kapasitet: Tillater lengre spenn og tynnere seksjoner

Sprekkkontroll: Reduserer eller eliminerer sprekker under bruksbelastning

Holdbarhet: Bindingen beskytter sener mot korrosjon

Lastomfordeling: Spenningene er jevnere fordelt i hele strukturen

Søknader

Bruer og parkeringskonstruksjoner

Høyhus

Industrianlegg

Plater og bjelker med store spenn
