Hva er Expansion Shell Rock Bolts?

Ekspansjon Shell Rock Boltser en type mekanisk bergarmeringsanordning som er mye brukt i underjordisk konstruksjon (som gruver, tunneler og underjordiske huler) for å stabilisere oppsprukket eller løse steinmasser.

Kjernearbeidsprinsipp

De er avhengige av mekanisk ekspansjon for å generere friksjon og klemkraft mellom bolten og bergborehullet. Nøkkelkomponenten er ekspansjonsskallet (en delt, kileformet hylse) installert på enden av bolten. Når bolten strammes (vanligvis med en mutter på den synlige enden), komprimeres ekspansjonsskallet av en kile, noe som får det til å utvide seg utover og presse tett mot den indre veggen av borehullet. Dette skaper sterk radiell friksjon, forankrer bolten godt i fjellet, og da kan bolten tåle strekkbelastninger for å hindre steinkollaps eller forskyvning.

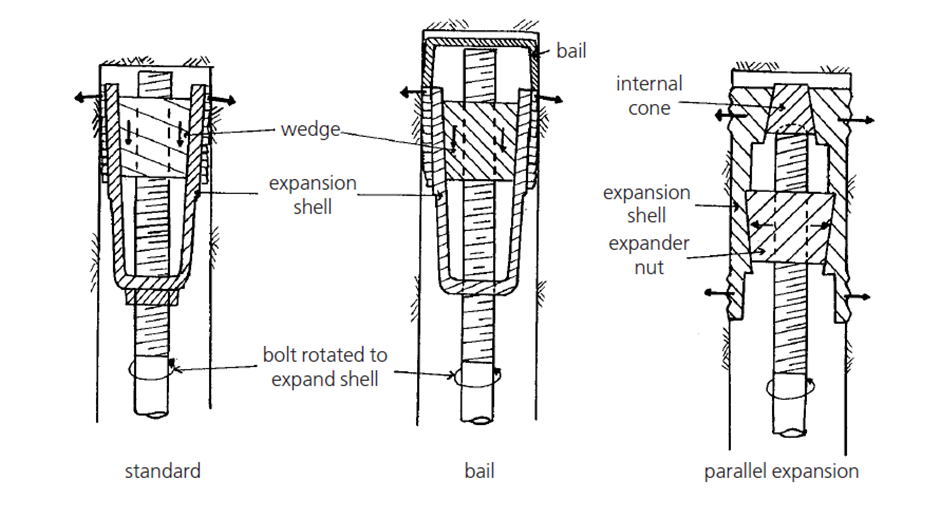

Grunnleggende struktur

Ekspansjonsskallmontering: Kjerneforankringsdelen, bestående av en delt stålhylse og en matchende kile. Antall splitter i hylsen kan justeres i henhold til tekniske behov.

Boltkropp: En stålstang (vanligvis gjenget stål) som forbinderekspansjonsskallog overflatefikseringskomponenten, og overfører strekkkraften.

Overflatefestekomponenter: Inkludert skiver og muttere. Å stramme mutteren driver kilen til å komprimere ekspansjonsskallet, og skiven fordeler trykket jevnt på fjelloverflaten.

Nøkkelegenskaper

Hurtig forankring: Forankringseffekten kan oppnås umiddelbart etter tiltrekking av mutteren, uten å vente på fugeherding (i motsetning til fugede fjellbolter), som er egnet for presserende støttescenarier.

Mekanisk forankring: Ikke behov for fugematerialer, noe som er praktisk for konstruksjon i vannrike eller lavtemperaturmiljøer hvor fugemasse ikke er lett å størkne.

Begrenset forankringsdybde: Den effektive forankringskraften kommer hovedsakelig fra kontakten mellomekspansjonsskallog borehullsveggen, så den brukes vanligvis som midlertidig eller kortvarig støtte. For langsiktige og høye stabilitetskrav er fugede fjellbolter mer egnet.

Enkel installasjon og fjerning: Betjeningsprosessen er enkel, og den kan fjernes og gjenbrukes om nødvendig (under forutsetningen om å sikre strukturell sikkerhet).

Typiske applikasjonsscenarier

Midlertidig støtte i gruveveier og stoppflater.

Nødarmering av oppsprukne fjellpartier ved tunnelgraving.

Støtte for småskala undergrunnsteknikk med kort levetid.
