Hva er etterspenningsforspent flatplateforankring og hvorfor er det kritisk for moderne betongkonstruksjoner

Post strekk forspent flat plate forankringspiller en avgjørende rolle i moderne armert betongkonstruksjon. Fra høyhus kommersielle tårn til boligpodieplater og parkeringskonstruksjoner, er flate plater avhengige av pålitelige forankringskomponenter for å overføre forspenningskrefter trygt inn i betong. Denne artikkelen utforsker arbeidsprinsipp, strukturell betydning, systemkomponenter, tekniske standarder, installasjonsprosess, kvalitetskontrolltiltak, og fremtidige innovasjoner av etterspent forspent flatplate forankringssystemer. Den fremhever også hvordanSupreme Machinerygir høyytelses forankringsløsninger designet for holdbarhet, sikkerhet og kostnadseffektivitet.

Innholdsfortegnelse

• 1. Hva er postspenningsforspent flatplateforankring?
• 2. Hvorfor er forankring kritisk i etterspente flate plater?
• 3. Hovedkomponenter i et flate forankringssystem
• 4. Bonded vs Unbonded PT Anchorage Systems
• 5. Tekniske spesifikasjoner og standarder
• 6. Installasjonsprosess og konstruksjonsarbeidsflyt
• 7. Kvalitetskontroll og inspeksjonskrav
• 8. Fordeler med å bruke høykvalitets forankringssystemer
• 9. Fremtidige trender innen Post-Tension Anchorage Technology
• 10. Ofte stilte spørsmål

1. Hva er postspenningsforspent flatplateforankring?

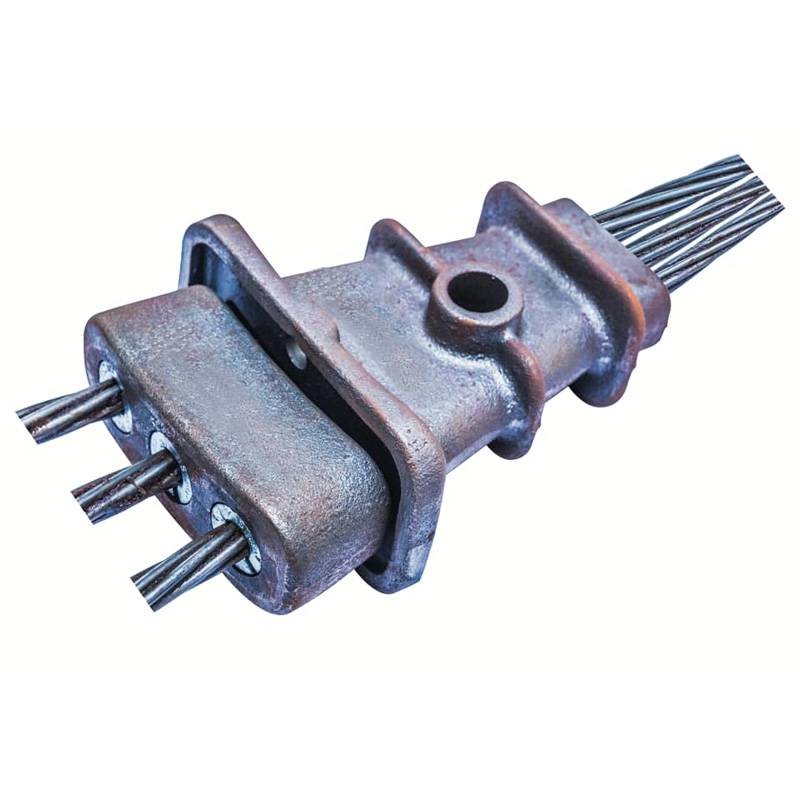

Etterspent forspent flatplateforankring refererer til den mekaniske enheten som brukes til å forankre høyfaste ståltråder i etterspente betongplatesystemer. Den overfører strekkkraft fra spennsenen til den omkringliggende betongen etter at stressoperasjoner er fullført.

I et flatt platesystem (uten bjelker) er forankring typisk innebygd ved platekanter eller på innsiden av spenningslommer. Når senen er strammet ved hjelp av hydrauliske jekker, kiler inn forankringshodet griper strengen permanent, og låser kraften inn i betongen.

2. Hvorfor er forankring kritisk i etterspente flate plater?

Forankring er det siste kraftoverførende elementet i et forspent system. Hvis forankringen svikter, hele platens strukturelle integritet kan bli kompromittert.

Nøkkelstrukturelle funksjoner

• Overfører forspenningskraften trygt til betong
• Forhindrer trådglidning etter oppspenning
• Fordeler konsentrert stress jevnt
• Sikrer langsiktig strukturell stabilitet

I moderne høyhus reduserer flate platesystemer gulvtykkelse og øker arkitektonisk fleksibilitet. Imidlertid er de sterkt avhengige av pålitelig forankringsutstyr for å opprettholde sikkerhetsmarginer.

3. Hovedkomponenter i et flate forankringssystem

En typisk etterspenningsfeste inkluderer:

PåSupreme Machinery, er forankringskomponenter produsert ved hjelp av høyverdig legert stål og gjennomgår presisjonsbearbeiding og streng kvalitetskontroll for å sikre konsistent ytelse med kileseter.

4. Bonded vs Unbonded PT Anchorage Systems

Ubundet system

• Vanlig i bygging av flate plater
• Bruker fettbelagt og mantlet monostreng
• Forankring plassert ved platekanter

Bonded System

• Vanlig i broer og tunge konstruksjoner
• Fugede kanaler etter påkjenning
• Gir høyere redundans

Valget avhenger av strukturelle designkrav, belastningsforhold og vedlikeholdshensyn.

5. Tekniske spesifikasjoner og standarder

Høykvalitets forankringssystemer må overholde internasjonale standarder som:

• ETAG 013 (European Technical Approval Guideline)
• ASTM A416 (forspennende stålstreng)
• ACI 318 (byggekodekrav for konstruksjonsbetong)

Viktige tekniske parametere inkluderer:

6. Installasjonsprosess og konstruksjonsarbeidsflyt

1. Monter senekanaler og armering
2. Plasser forankringshode og lagerplate
3. Hell og herd betong
4. Sett inn hydraulisk jekk og spennstreng
5. Lås kilene inn i ankerhodet
6. Klipp overflødig tråd og forseglingslomme

Riktig installasjon sikrer korrekt lastoverføring og langvarig holdbarhet.

7. Kvalitetskontroll og inspeksjonskrav

• Dimensjonstoleranseinspeksjon
• Hardhet og strekktesting
• Verifikasjon av statisk lasttest
• Korrosjonsbestandighet vurdering
• Ikke-destruktiv testing (NDT)

Anerkjente produsenter likerSupreme Machinerygjennomføre full syklus inspeksjon før forsendelse for å sikre samsvar og sikkerhet.

8. Fordeler med å bruke høykvalitets forankringssystemer

• Forbedret platelastkapasitet
• Redusert betongtykkelse
• Lavere materialforbruk
• Forbedret sprekkkontroll
• Lengre levetid

Investering i pålitelig forankringsmaskinvare reduserer strukturelle risikoer og livssykluskostnader betydelig.

9. Fremtidige trender innen Post-Tension Anchorage Technology

Bransjen beveger seg mot:

• Korrosjonsbestandige belegg
• Smart overvåking forankringssystemer
• Høyeffektive kilegeometridesign
• Miljømessig bærekraftige produksjonsmetoder

Kontinuerlig innovasjon sikrer at flate platesystemer forblir konkurransedyktige i bærekraftig konstruksjon.

10. Ofte stilte spørsmål

Q1: Hva er forskjellen mellom flat plate og bjelkeplate i PT-systemer?

Flate plater eliminerer bjelker, reduserer strukturell dybde og forbedrer arkitektonisk fleksibilitet.

Q2: Hvor lenge varer et PT-forankringssystem?

Med riktig installasjon og korrosjonsbeskyttelse kan den vare hele levetiden til strukturen.

Q3: Kan forankringssystemer gjenbrukes?

nr. PT forankringskomponenter er konstruert for permanent strukturell bruk.

Q4: Hvorfor er kilehardhet viktig?

Riktig hardhet sikrer sikkert grep av tråden uten å gli.

Konklusjon

Etterspent forspent flatplateforankring er ryggraden i moderne forspent betongplatesystemer. Fra sikkerhet og strukturell ytelse til økonomisk effektivitet, Høykvalitets forankringsutstyr sikrer optimal lastoverføring og langvarig holdbarhet.

Hvis du ser etter pålitelige, presisjonsutviklede forankringsløsninger for din neste prosjekt,Supreme Machinerytilbyr profesjonell produksjon, streng kvalitetskontroll og global forsyningskapasitet.

Kontakt ossi dag for å lære mer om våre forspente flatplate forankringsløsninger og få et tilpasset tilbud for ditt prosjekt.
