Hva er karboninnholdet i duktilt støpejern?

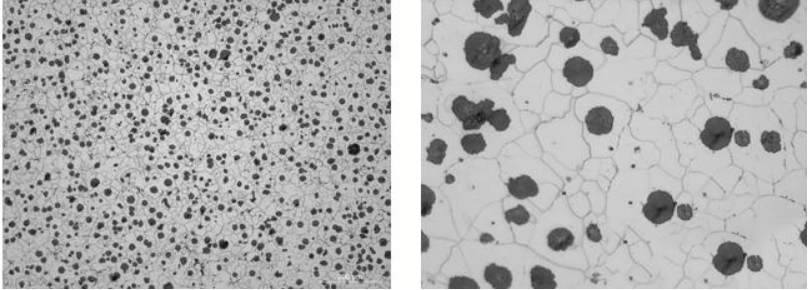

Et høyere karboninnhold kan fremme grafittiseringen av støpegodset. Siden grafitt får en sfærisk form, kan den absorbere energi i mekaniske applikasjoner og dermed forbedre de fysiske egenskapene til maskineriet.

Karboninnholdet i duktilt jern er generelt høyt, noe som gjør det til en jern-karbon-legering. For industrielt støpejern varierer det typiske karboninnholdet fra 2 % til 3,9 %, med en karbonekvivalent mellom 4,1 % og 4,7 %. Hovedkomponenter istøpegods av duktilt jern: Den kjemiske sammensetningen av duktilt jern inkluderer først og fremst fem vanlige elementer: svovel, fosfor, silisium, karbon og mangan. Anvendelse av karboninnhold istøpegods av duktilt jern:Det er spesielt viktig å merke seg at ved tilberedning av smeltematerialene, hvis støpeveggen er tynn og restmengden av kuleformede elementer er stor eller utilstrekkelig inokulert, bør innholdet tas ved den øvre grensen, ellers bør den nedre grensen brukes. Å velge karbonekvivalenten nær det eutektiske punktet forbedrer ikke bare fluiditeten til det smeltede jernet, men for duktilt jern, øker karbonekvivalenten også den selvkompenserende evnen til det smeltede jernet under størkning på grunn av den økte grafitiseringsekspansjonen. For høyt karboninnhold kan imidlertid føre til flytende grafitt.

Derfor, basert på empiriske observasjoner, nås den øvre grensen for karbonekvivalenten i duktilt jern når flytende grafitt observeres i det smeltede jernet (ved en temperatur rundt 1200°C). Påvirkning av karboninnhold på ytelsen til duktilt jern: Karboninnholdet i duktilt jernstøpegods påvirker mengden grafitt som utfelles under den gjennomsnittlige grafittens størrelse eller sfærestørrelsen. Typisk er karboninnholdet istøpegods av duktilt jernvarierer mellom 2 % og 3,9 %, men det er avgjørende å forstå virkningen av å redusere karboninnholdet på de mekaniske egenskapene til støpejern. Dette bør vurderes basert på strukturen, dimensjonene, veggtykkelsen og feilene i veggtykkelsen til tilstøtende plane vegger tilstøpegods av duktilt jern. Å redusere karboninnholdet i seigjern fra ca. 4 % til 2,5 % kan øke strekkfastheten og flytegrensen litt (rundt 23 til 31 N/mm²) og øker også forlengelsen med ca. 5 %, med betydelige forbedringer i slagverdiene.
